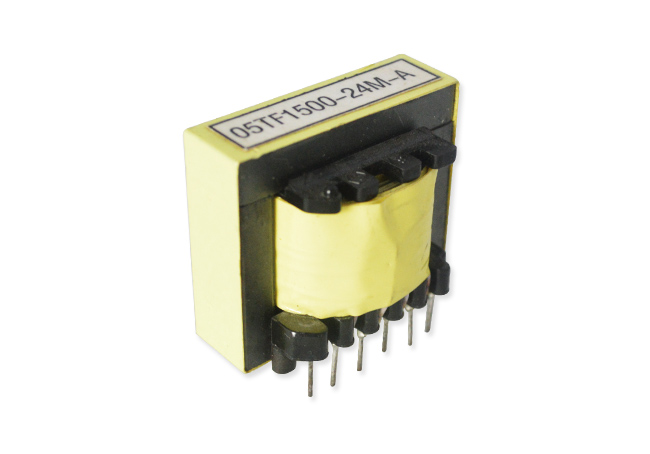

高頻變壓器是非標準件，品種規格多樣，沒有命名標準。所謂的型號，只不過是生產廠家為了區分分類而標注了符號。通常需要自行設計高頻變壓器定制的加工。

高頻變壓器定制的設計應該從磁芯開始，開關電源變壓器的磁芯多是在低磁場的情況下使用軟磁材料，其具有較高的磁導率、低的矯頑力以及高的電阻率。磁導率較高，在一定線圈匝數的時候，它可以通過較小的激磁電流承受較高的外加電壓。因此，在一定功率輸出的要求下，可以減輕磁芯的體積。磁芯的矯頑力越低，磁滯面積越小，則鐵耗也越小。電阻率越高，則渦流越小，鐵耗越小。鐵氧體材料是一種復合氧化物燒結體，電阻率很高，適合應用于高頻，但Bs值比較小，所以常使用在開關電源中。

一般來講，高頻變壓器定制的設計都采用兩種方法：

[敏感詞]種方法是先計算出磁芯窗口面積AW與磁芯有效截面積Ae的乘積AP(AP = AW×Ae，稱為磁芯面積的乘積)，根據AP的值查表找出所需要的磁性材料之編號；

第二種方法是先計算出幾何參數，查表找出磁芯編號，再進行設計。

在高頻變壓器定制設計的過程中需要注意：

（1）在瞬態的過程中，高頻鏈漏電感和分布電容會引起浪涌電流、峰值電壓以及脈沖頂部振蕩，使損耗的增大，嚴重的時候會造成開關管的損壞。同時，當輸出繞組的匝數和層數較多的時候，要考慮分布電容的影響，減小分布電容有利于抑制高頻信號對負載的干擾。很難同時減小同一個變壓器的分布電容和漏電感，要根據不同的工作要求，保證合適的電容和電感。

（2）在設計中，在[敏感詞]輸出功率的時候，磁芯中的磁感應強度不應該達到飽和，以避免在大信號的時候產生失真。
