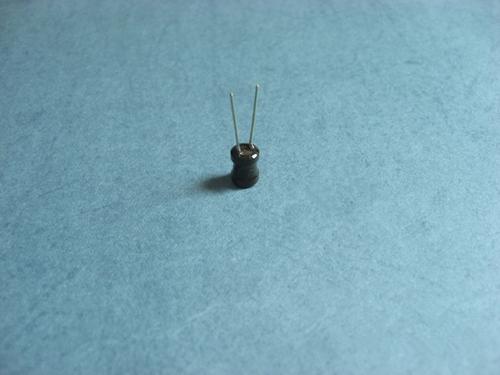

工字電感器的框架由銅芯線圈的繞組支架組成。I形電感是電子電路或器件的屬性之一。它是指:當電流變化時，由于電磁感應，產生抵抗電流變化的電動勢。一些固定電感或可調電感(如振蕩線圈、扼流圈等。)具有相對較大的體積。

常用的工字電感被認為是軸向電感的垂直版本。其應用方便，類似于軸向電感。然而，通常使用的工字形電感可以具有較大體積的電感類型，并且在應用中可以自然地提高電流。大多數情況下，漆包線(或紗包線)是直接纏繞在框架上，然后磁芯或銅芯、鐵芯等。安裝在框架的內腔中以增加其電感。骨架通常由塑料、膠木和陶瓷制成，并可根據實際需要制成不同的形狀。小型感應線圈(如工字形感應器)通常不使用骨架，但漆包線纏繞在磁芯上。也被稱為無體線圈或空心線圈，主要用于高頻電路。代替磁芯、骨架和屏蔽罩，它纏繞在模具上，然后移除模具，線圈匝彼此分離。繞組是指一組具有特定功能的線圈，是工字型電感的基本組成部分。繞組分為單層和多層。

工字電感的單層繞組有兩種形式:
密繞(導線一根接一根纏繞)和間接繞組(纏繞時每圈導線之間的距離均勻分布)。
多層繞組包括分層繞組、隨機繞組和蜂窩繞組。磁芯和磁棒磁芯和磁棒通常由鎳鋅鐵氧體(NX系列)或錳鋅鐵氧體(MX系列)和其它材料制成，它們具有各種形狀，例如“I”形、圓柱形、帽形、“E”形、罐形、環形等。核心材料主要包括硅鋼片、坡莫合金等。它們的形狀大多是“E”。屏蔽罩為了防止某些電感線圈產生的磁場影響其他電路和元件的正常工作，金屬屏蔽罩(如晶體管收音機的振蕩線圈等。)添加到屏蔽罩上。帶屏蔽的電感會增加線圈損耗，降低Q值。纏繞后，線圈和磁芯用包裝材料密封。包裝材料為塑料或環氧樹脂等

工字電感:的產品特點是高功率、高磁飽和、低阻抗、小體積。本發明不僅體積小，而且安裝方便，屬于[敏感詞]式感應器，占用空間??；高q因子；分布電容??；自諧振頻率更高。特殊的導銷結構，不易產生閉路現象；用聚氯乙烯或UL熱收縮套保護；可用于自動插件機；它被廣泛使用。工字型電感的定義工字型電感是我們在[敏感詞]式操作中經?？吹降碾娮釉?。一般情況下，繞組是根據不同的參數要求在工字磁芯上進行的，并引出兩個引腳。這樣產生的電感稱為工字電感。
